Co to jest przekładnik prądowy?
Przekładnik prądowy, będący małym transformatorze jednofazowym, pełni istotną rolę w elektroenergetyce. Jego głównym zadaniem jest przekształcenie prądu z obwodu pierwotnego na prąd w obwodzie wtórnym. To urządzenie działa w instalacjach o napięciu do 0,72 kV, dostarczając energię do przyrządów pomiarowych oraz obwodów zabezpieczeniowych.
Kluczową funkcją przekładnika jest:
- zmiana dużych natężeń prądu na odpowiednio niższe wartości,
- umożliwienie ich bezpiecznych i dokładnych pomiarów,
- precyzyjny pomiar obciążenia elektrycznego.
W obwodzie pierwotnym płynie prąd o wyższej wartości, natomiast w obwodzie wtórnym wytwarzany jest prąd o niższej wartości, dostosowany do potrzeb urządzeń pomiarowych. Te urządzenia są niezbędne w systemach monitorujących i zabezpieczających, ponieważ dzięki ich obecności w branży elektroenergetycznej, możliwe jest zapewnienie zarówno bezpieczeństwa, jak i wysokiej dokładności. Poza pomiarami, przekładniki prądowe znajdują również zastosowanie w automatyce przemysłowej oraz w systemach zabezpieczeń obwodów.

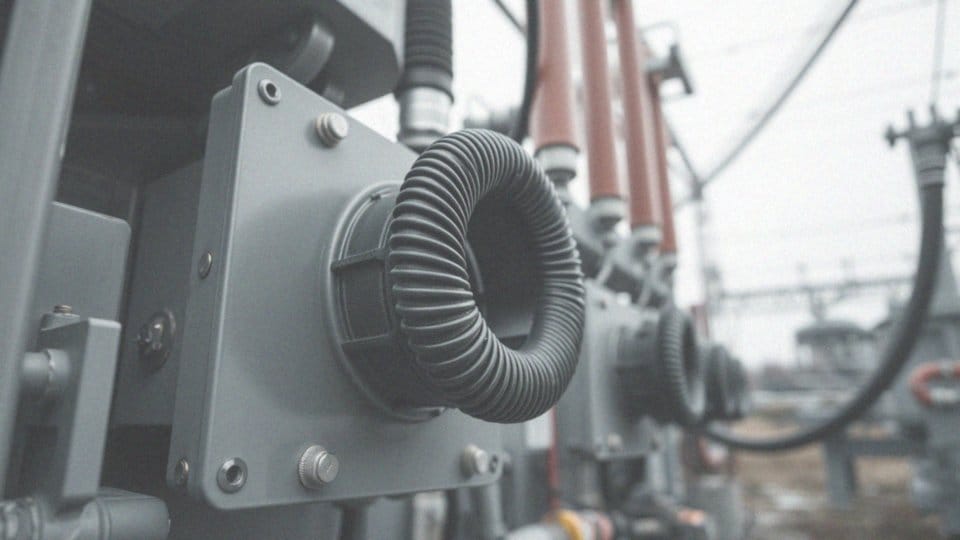

Jakie są główne funkcje przekładników prądowych?
Przekładniki prądowe pełnią szereg istotnych ról, które mają kluczowe znaczenie dla efektywności i bezpieczeństwa systemów elektroenergetycznych. Do ich głównych funkcji należą:
- przekształcanie wysokich natężeń prądu z obwodu pierwotnego na niższe wartości w obwodzie wtórnym,
- zasilanie obwodów zabezpieczeniowych, co chroni urządzenia elektryczne przed ryzykiem przeciążeń i zwarć,
- umożliwienie monitorowania i analizowania zużycia energii w układach pomiarowych.
Kiedy prąd przekracza ustalony próg, obwody zabezpieczeniowe błyskawicznie reagują, co zapobiega ewentualnym awariom w instalacji. Na podstawie zebranych danych można przeprowadzać szczegółowe analizy oraz optymalizować działanie całych systemów elektroenergetycznych. Dzięki tym funkcjom, przekładniki prądowe są nieocenione w licznych zastosowaniach, od monitorowania systemów elektrycznych po automatykę przemysłową. Są fundamentalnymi elementami instalacji elektroenergetycznych, a ich prawidłowe funkcjonowanie wpływa na stabilność i bezpieczeństwo całego systemu energetycznego, przyczyniając się do efektywności oraz niezawodności.
Jakie są różnice między prądem pierwotnym a wtórnym w przekładniku prądowym?

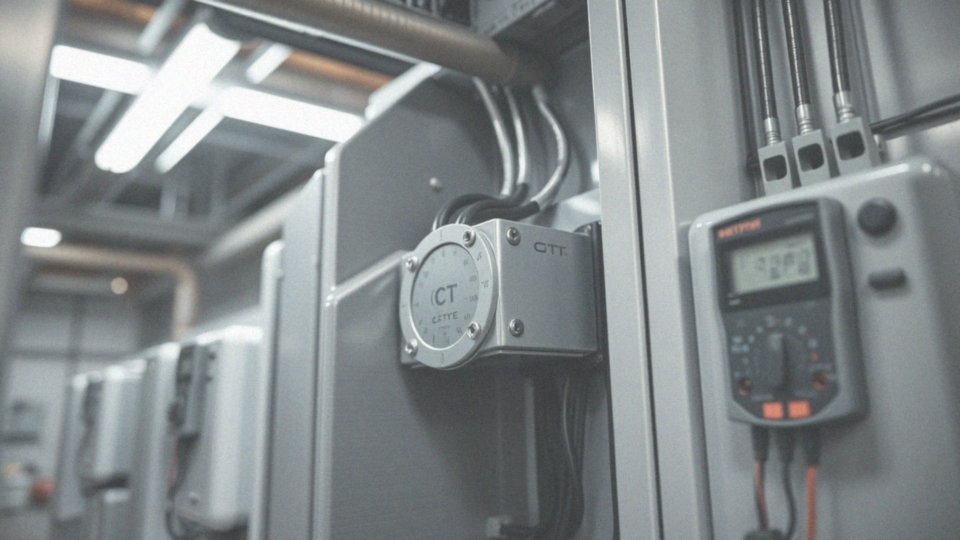

Zrozumienie różnic między prądem pierwotnym a wtórnym w przekładniku prądowym jest niezwykle ważne dla prawidłowego działania tego urządzenia. Prąd pierwotny, który zazwyczaj osiąga wysokie wartości, krąży w obwodzie pierwotnym przekładnika. Wartość ta, znana jako prąd pierwotny znamionowy (IPn), jest dostosowywana do konkretnych potrzeb danego systemu elektrycznego. Z kolei w obwodzie wtórnym powstaje prąd wtórny, który ma niższą wartość, ale jego natężenie jest proporcjonalne do prądu pierwotnego.
Prąd wtórny znamionowy (ISn) oraz ten zmierzony (ISm) umożliwiają bezpieczne dokonywanie pomiarów i kontrolę systemu. Przekładnik prądowy ma także za zadanie ustalenie współczynnika przeliczeniowego, co znacząco obniża ryzyko uszkodzenia urządzeń pomiarowych. Dzięki temu wysoki prąd pierwotny zostaje przekształcony do bezpieczniejszego poziomu.
W obwodzie pierwotnym mamy do czynienia z prądem wysokiego napięcia, natomiast w obwodzie wtórnym wartości te są tak dostosowane, aby odpowiadały różnym urządzeniom pomiarowym i kontrolnym. Kluczowe jest, aby zrozumieć tę różnicę, ponieważ wpływa ona na efektywność oraz prawidłowe działanie instalacji elektroenergetycznych.
Jakie są typowe zastosowania przekładników prądowych w instalacjach elektroenergetycznych?
Przekładniki prądowe są nieocenionym elementem instalacji elektroenergetycznych. Umożliwiają zasilanie różnych urządzeń, takich jak:
- mierniki energii,
- liczniki elektryczne,
- zabezpieczenia w postaci przekaźników.
Dzięki nim pomiary stają się dokładniejsze i bardziej wiarygodne. Co istotne, te urządzenia pozwalają na bezpieczne monitorowanie wysokich prądów, zwłaszcza w systemach, gdzie natężenie osiąga wartość powyżej 63 A. Za pomocą danych z przekładników można dokładnie analizować zużycie energii, a także badać obciążenia elektryczne w czasie rzeczywistym.
Dodatkowo, chronią one obwody przed skutkami przeciążeń i zwarć, co znacząco obniża ryzyko wystąpienia awarii. Ich obecność w sieci energetycznej znacząco podnosi niezawodność oraz stabilność działania systemu. Warto dodać, że przekładniki prądowe są także szeroko stosowane w automatyzacji procesów przemysłowych oraz w systemach zapewniających monitorowanie stanu urządzeń elektrycznych. Właściwe wykorzystanie tych przekładników jest kluczowe dla zachowania bezpieczeństwa oraz efektywności funkcjonowania całych systemów energetycznych.
Jakie urządzenia mogą być zasilane przez przekładniki prądowe?

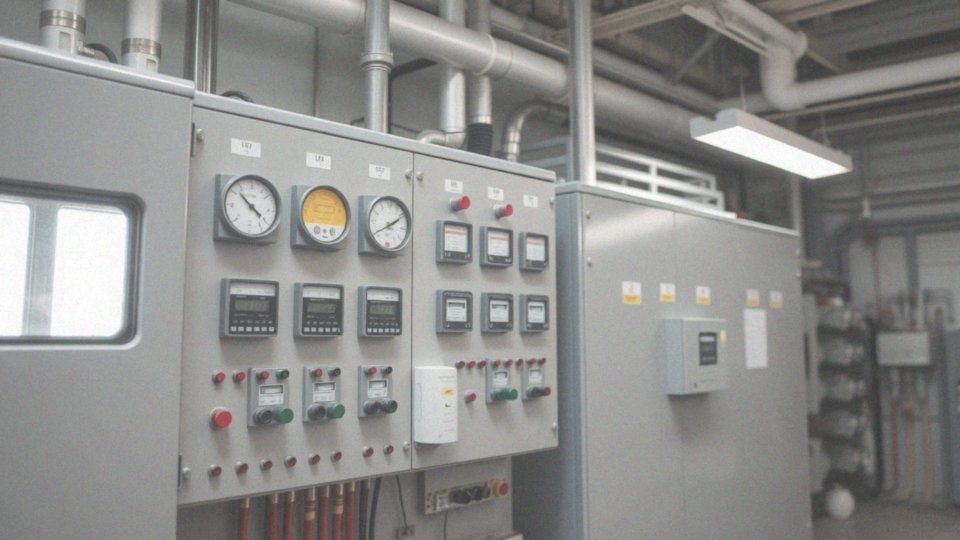

Przekładniki prądowe odgrywają kluczową rolę w systemach elektroenergetycznych. Umożliwiają zasilanie rozmaitych urządzeń, w tym:
- mierników energii elektrycznej,
- liczników energii elektrycznej,
- przekaźników zabezpieczeń nadprądowych.
Dzięki nim można z dokładnością monitorować zużycie energii, co ma ogromne znaczenie dla efektywności energetycznej i kontrolowania kosztów. Ich obecność ma fundamentalne znaczenie dla bezpieczeństwa w systemach elektroenergetycznych, ponieważ szybko reagują na sytuacje awaryjne, co znacznie ogranicza ryzyko uszkodzenia sprzętu oraz przerywania dostaw energii. Warto podkreślić, że przekładniki prądowe współdziałają z innymi urządzeniami pomiarowymi. Ta współpraca pozwala na kompleksowe monitorowanie pracy całej instalacji oraz szczegółową analizę obciążeń elektrycznych. Dodatkowo, ich zastosowanie w obwodach zabezpieczeniowych zwiększa poziom bezpieczeństwa całego systemu energetycznego. Dzięki tym wszystkim funkcjom urządzenia połączone z przekładnikami prądowymi mogą działać w bezpiecznych warunkach, co jest kluczowe dla zwiększenia ich efektywności i niezawodności.
Jakie zasady dotyczą montażu przekładnika prądowego?
Montaż przekładnika prądowego wiąże się z przestrzeganiem pewnych kluczowych zasad, które zapewniają nie tylko jego właściwe działanie, ale także bezpieczeństwo podczas użytkowania. Przekładniki przeznaczone do pomieszczeń można zamontować na szynach prądowych w dowolnej pozycji, co daje pewną elastyczność. Z kolei przekładniki napowietrzne powinny być zawsze instalowane w orientacji pionowej.
Nie można zapominać o solidnym mocowaniu przy użyciu odpowiednich wkrętów, które muszą zostać przymocowane do szyn montażowych lub innych stabilnych podstaw. Ważnym aspektem jest również uziemienie stalowej podstawy przekładnika, co zmniejsza ryzyko uszkodzeń i podnosi bezpieczeństwo całego systemu. Prace montażowe należy przeprowadzać wyłącznie po odłączeniu obwodu od zasilania, co eliminuje potencjalne zagrożenia związane z porażeniem prądem.
Dodatkowo, istotne jest, aby odpowiednio umiejscowić instalację fotowoltaiczną – miejsce podłączenia powinno znajdować się poniżej przekładników prądowych. Dzięki temu można uniknąć problemów z zasilaniem oraz trudności związanych z zabezpieczeniami. Stosowanie się do tych wskazówek pozwala na efektywne oraz bezpieczne funkcjonowanie przekładników prądowych w różnych aplikacjach elektrycznych.
Jak założyć przekładnik prądowy na przewód fazowy?

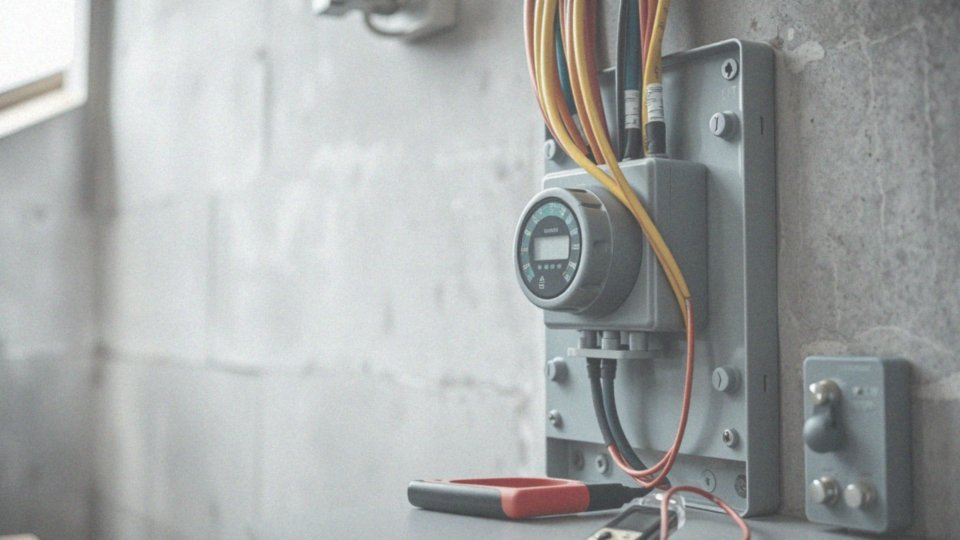

Aby prawidłowo zamontować przekładnik prądowy na przewodzie fazowym, warto wykonać kilka kluczowych kroków. Na początku pamiętaj o swoim bezpieczeństwie – odłącz obwód od zasilania, co stanowi niezbędny warunek przed rozpoczęciem jakichkolwiek prac.
- Zidentyfikuj właściwy przewód fazowy, który ma być mierzony; powinien on przechodzić przez główny otwór przekładnika.
- Umieść przekładnik w odpowiedniej pozycji.
- W przypadku przekładników stosowanych w pomieszczeniach, instaluj je na szynach prądowych, natomiast te przeznaczone do użytku na zewnątrz powinny być ustawione w pionie.
- Używaj solidnych mocowań, takich jak odpowiednie wkręty, co zapewni stabilność urządzenia.
- Po zakończeniu montażu upewnij się, że stalowa podstawa jest prawidłowo uziemiona, co zwiększa bezpieczeństwo.
- Włącz zasilanie i rozpocznij testowanie oraz monitorowanie działania przekładnika prądowego.
Odpowiednie zamontowanie urządzenia jest niezwykle istotne dla efektywności pomiarów oraz funkcjonowania całego systemu elektroenergetycznego.
Jakie przewody należy używać w obwodach prądowych?
W obwodach elektrycznych z zastosowaniem przekładników prądowych istotne jest, aby używać miedzianych przewodów o minimalnym przekroju wynoszącym 2,5 mm². Miedź charakteryzuje się znakomitymi właściwościami przewodzenia prądu, co ma kluczowe znaczenie dla efektywności oraz bezpieczeństwa całego systemu. Jednak sam odpowiedni rozmiar to nie wszystko. Również izolacja przewodów odgrywa istotną rolę, chroniąc je przed zwarciami czy uszkodzeniami mechanicznymi. Dostosowanie ich do konkretnych warunków środowiskowych oraz przewidywanego obciążenia to niezbędny krok w procesie projektowania.
Warto pamiętać o czynnikach takich jak:
- zmiany temperatury,
- obecność wilgoci,
- które mogą wpływać na funkcjonowanie instalacji.
W przypadku obwodów pomiarowych miedziane przewody o wysokiej jakości, dobrze izolowane, znacząco przyczyniają się do uzyskiwania precyzyjnych wyników. Redukują one ryzyko zakłóceń elektromagnetycznych, co jest niezwykle ważne przy monitorowaniu systemów energetycznych. Dlatego odpowiedni dobór przewodów w obwodach prądowych jest niezbędny. To kluczowy element pozwalający stworzyć niezawodne i bezpieczne instalacje, które spełniają wyśrubowane standardy branży elektroenergetycznej.
Jakie są wymagania dotyczące średnicy przewodu do podłączenia układu wtórnego?
Kiedy podłączasz układ wtórny przekładnika prądowego, warto wybrać miedziane przewody o średnicy co najmniej 2,5 mm². Dzięki takiemu rozmiarowi zapewniasz odpowiednią obciążalność prądową, co jest kluczowe dla zarówno bezpieczeństwa, jak i efektywności działania systemu.
W przypadku stosowania mniejszych średnic mogą wystąpić straty mocy w obwodzie pomiarowym, co negatywnie wpływa na dokładność pomiarów. Odpowiednio dobrane przewody nie tylko minimalizują te straty, ale także zwiększają niezawodność całego systemu.
W elektroenergetyce wybór właściwych przewodów ma ogromne znaczenie, zwłaszcza w sytuacjach, gdzie występują wysokie prądy. W takich warunkach precyzyjność pomiarów jest absolutnie niezbędna.
Dodatkowo, przewody w obwodach wtórnych powinny być chronione przed uszkodzeniami mechanicznymi i prowadzone zgodnie z obowiązującymi normami. Takie podejście znacząco zwiększa ich trwałość oraz podnosi poziom bezpieczeństwa.
Dlaczego nie można rozłączać układu wtórnego podczas pracy przekładnika?
Rozłączanie układu wtórnego przekładnika prądowego w trakcie jego działania wiąże się z wieloma poważnymi zagrożeniami. Kiedy system jest włączony, a obwód wtórny odłączony, na jego zaciskach może pojawić się niebezpieczne wysokie napięcie, osiągające nawet kilkaset woltów. Takie wartości napięcia stają się zagrożeniem zarówno dla użytkowników, jak i dla samego urządzenia oraz podłączonych do niego systemów pomiarowych.
Działania takie, jak przerywanie obwodów wtórnych w instalacjach elektroenergetycznych, są sprzeczne z zasadami zapewnienia bezpieczeństwa. Może to prowadzić do powstania łuku elektrycznego, co z kolei stwarza ryzyko zwarć i poważnych uszkodzeń. Przekładniki prądowe są projektowane z myślą o pracy w specyficznych warunkach, dlatego niezwykle istotne jest ich użytkowanie zgodne z zaleceniami producenta. W ten sposób maksymalizujemy poziom bezpieczeństwa i minimalizujemy możliwość uszkodzeń.
Utrzymanie ciągłości obwodu wtórnego jest kluczowe dla stabilności całego systemu. Użytkownicy powinni mieć świadomość, że jakiekolwiek działania prowadzące do rozłączenia tego obwodu mogą prowadzić do niebezpiecznych sytuacji oraz uszkodzenia sprzętu. Warto również zachować szczególną ostrożność podczas operacji związanych z tymi obwodami, aby uniknąć potencjalnych zagrożeń.
Jakie są zalecenia dotyczące uziemienia przekładników prądowych?
Zalecenia dotyczące uziemienia przekładników prądowych są niezwykle istotne dla zapewnienia bezpieczeństwa ich funkcjonowania. Najczęściej sugeruje się, aby jeden z zacisków uzwojenia wtórnego, zazwyczaj zacisk S2, był uziemiony. Taki zabieg ma na celu znaczną redukcję ryzyka porażenia prądem w przypadku awarii izolacji.
Ważne jest, aby uziemienie było skuteczne, co zapewnia stabilność i bezpieczeństwo całego systemu elektrycznego. Prawidłowo zrealizowane uziemienie może znacznie ograniczyć potencjalne zagrożenia wynikające z wycieków prądu, które mogą prowadzić do poważnych awarii. W instalacjach z dużymi natężeniami prądu, znaczenie uziemienia jeszcze bardziej rośnie, ponieważ zapewnia prawidłowe funkcjonowanie obwodów zabezpieczających oraz urządzeń pomiarowych.
Podczas planowania uziemienia warto zwrócić szczególną uwagę na:
- odpowiednie połączenia,
- stosowanie przewodów o odpowiednich parametrach technicznych.
To z kolei podnosi efektywność całego systemu. Dodatkowo, regularne kontrole oraz konserwacja uziemienia przekładników prądowych są kluczowe dla ich niezawodności na dłuższą metę. Przestrzeganie tych zasad w znaczący sposób podnosi poziom bezpieczeństwa w instalacjach elektroenergetycznych.
Jakie mogą być uszkodzenia związane z niewłaściwym podłączeniem przekładników prądowych?
Niewłaściwe podłączenie przekładników prądowych może prowadzić do poważnych szkód w systemie elektroenergetycznym. Przegrzewanie uzwojeń ma miejsce, gdy prąd przekracza dopuszczalne wartości, co z kolei może doprowadzić do zniszczenia izolacji przewodów. Problemy te najczęściej wynikają z:
- braku przestrzegania zasad uziemienia,
- błędnych połączeń w obwodach wtórnych.
Kiedy obwód wtórny zostaje rozłączony podczas pracy przekładnika, na zaciskach wtórnych pojawia się niebezpiecznie wysokie napięcie. Taka sytuacja stwarza zagrożenie dla bezpieczeństwa użytkowników i może prowadzić do uszkodzenia urządzeń pomiarowych. Dodatkowo, niewłaściwy dobór izolacji przewodów potrafi skutkować zwarciami, które generują nieplanowane przestoje oraz wysokie koszty napraw. Te wszystkie uszkodzenia zwiększają ryzyko awarii całego systemu, co ma wpływ na bezpieczeństwo operacyjne instalacji.
Jak korzystać z przyrządów pomiarowych z przekładnikiem prądowym?
Podczas pracy z przyrządami pomiarowymi wyposażonymi w przekładniki prądowe niezwykle istotne jest właściwe podłączenie zacisków wtórnych (S1 i S2) do obwodu pomiarowego. Należy pamiętać, że przewód, w którym płynie mierzony prąd, powinien przebiegać przez główny otwór przekładnika. Aby pomiary były precyzyjne, ważne jest, aby dostosować ustawienia przekładników do specyfikacji danej instalacji. Oprócz tego, systematyczne monitorowanie wskazań urządzeń pomiarowych umożliwia szybką detekcję ewentualnych nieprawidłowości.
Kluczowe jest, by przekładniki pracowały w odpowiednich warunkach napięciowych, co znacząco zmniejsza ryzyko ich uszkodzenia. Również prawidłowe uziemienie oraz stabilne mocowanie przyrządów pomiarowych przyczyniają się do bezpieczeństwa całego układu. Warto podkreślić, że przekładniki prądowe, które mają za zadanie pomiar dużych wartości prądu, pełnią również funkcję ochronną przed przeciążeniem. Ich prawidłowe użytkowanie jest zatem bardzo ważne.
Stosowanie się do wskazówek producentów oraz obowiązujących norm branżowych pozwala maksymalizować bezpieczeństwo oraz skuteczność pomiarów.
